Båndtesten: Se den usynlige lufta

Det er umulig å stille inn en vifte riktig hvis man ikke kan se hva den gjør. Båndtesten gjør den usynlige luftstrømmen synlig, slik at det kan bekreftes at teorien bak luftinnstillinger fungerer i praksis på din gård.

Verktøy for båndtesten

Skal testen gjennomføres i felt? Last ned arbeidsarket for notater og tegning. Det anbefales også å lese gjennom teorien bak luftinnstilling før gjennomføring.

Last ned arbeidsark (PDF)

Sikkerhet først

Luft med høy hastighet er kraftig. Disse reglene må alltid følges:

Hørselvern og vernebriller skal alltid brukes.
Man skal holde seg unna roterende vifter og kraftoverføringsakslinger.
Testen skal alltid gjennomføres med kun luft eller helt rent vann.

Trinn 1: Vertikalt sikte

Målet med dette trinnet er å sikre at luftstrømmen spenner over hele treets høyde, uten å kaste bort energi over eller under målet.

Fremgangsmåte

Sprøyta parkeres midt i en rad mellom trærne.
Ca. 25 cm lange bånd festes langs luftuttakene (f.eks. ved dyseholderne) i ulike høyder.
Vifta startes på vanlig arbeidsturtall uten vann.
Man står trygt bak sprøyta og observerer hvor båndene peker i forhold til trekrona.

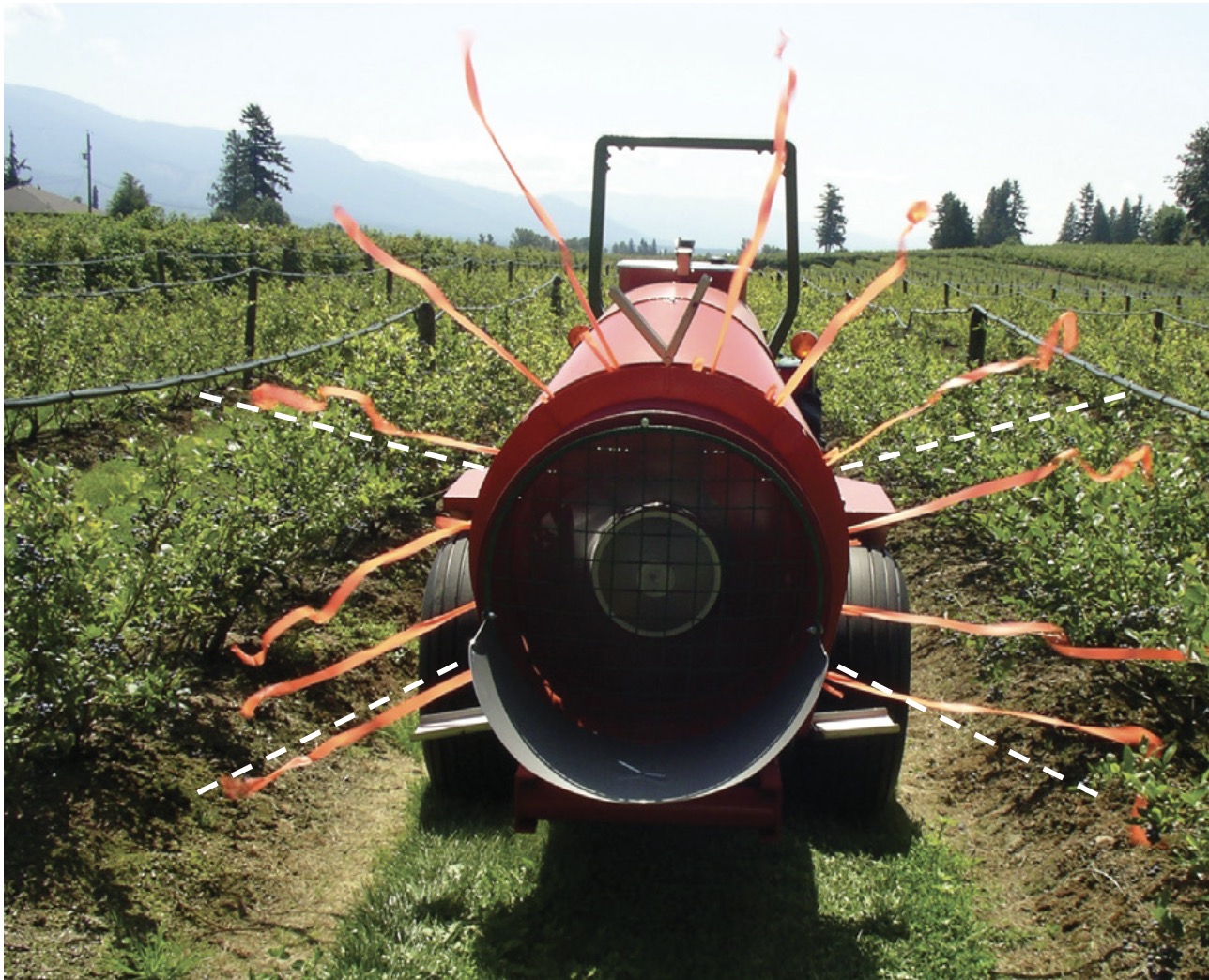

Bånd festet på sprøyta viser luftretning — Båndene ved uttaket viser om maskinens luftinnstilling faktisk treffer målområdet.

Tolking av resultat

Uansett hvilken type sprøyte man har, bør båndene peke direkte mot de delene av treet som ønskes dekket.

Rundhusvifter (aksialsprøyter): Disse kaster lufta ut i en bue. Her er du helt avhengig av ledeplater (deflektorer) for å tvinge lufta inn mot treet og hindre at den blåser rett opp.
Tårnsprøyter: Disse har en mer rettlinjet, horisontal luftstrøm. Her sjekker du om de øverste og nederste seksjonene er vinklet riktig, eller om du bør stenge av luftstrømmen i posisjoner der det ikke er vegetasjon.
Sløsing med energi: Bånd som peker rett opp i lufta eller i bakken er tapt energi og væske. Luft over trekrona skaper avdrift, mens luft i bakken virvler opp støv og rusk.

Hvorfor sikte over toppen?

Uttakene bør justeres slik at den øverste luftstrømmen sikter litt over trekrona ("overshoot"). Dette er nødvendig for å kompensere for vind og for at sprøyta vugger sideveis når traktoren kjører over ujevnheter. Uten denne marginen vil man ofte bomme på de øverste greinene under kjøring.

Trinn 2: Luftenergi under kjøring (Stang-testen)

Luft oppfører seg annerledes når du kjører enn når du står stille. Mange sprøyter mister kraft fordi de "stjeler" sin egen luft når de er i bevegelse. Stang-testen lar deg undersøke luftstrømmen i sanntid inne i trekrona.

Fremgangsmåte

For å gjennomføre denne testen trengs en partner og klart utstyr:

Utstyrsklargjøring: Ett 25 cm langt merkebånd festes på enden av en lang stang eller lekt.
Posisjonering: Partneren stiller seg i naborekka (på lesiden) og holder stangen slik at båndet stikker inn i de delene av treet som er usikre – som oftest toppen eller de tetteste greinene.
Test i ro: Vifta startes mens sprøyta står stille for å etablere utgangspunktet. Båndet bør peke rett mot treet med god kraft.
Test under kjøring: Det kjøres forbi i planlagt hastighet. Partneren flytter båndet opp og ned i luftstrømmen mens kjøring foregår, og observerer hvordan båndet reagerer i bevegelse.

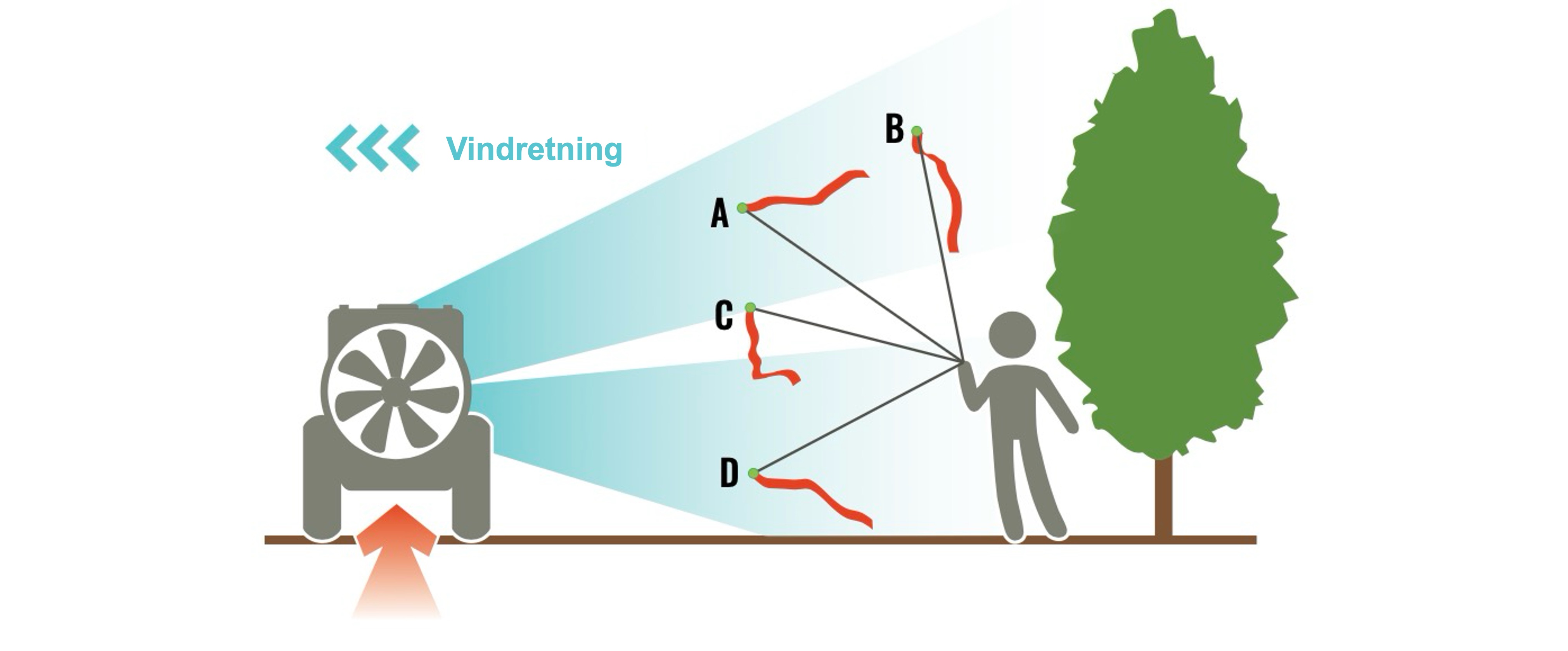

Illustrasjon av ulike utfall i stang-testen — Båndets bevegelser viser fire vanlige scenarioer for luftens gjennomslagskraft.

Hva forteller båndet deg?

Båndets bevegelser gir svar på om vifta faktisk har nok kraft til å bære dråpene helt frem til målet under reelle arbeidsforhold:

Scenario A – Alt er i orden: Vinkelen og luftenergien er riktig. Dette er målet; båndet står rett mot treet både når sprøyta står stille og når man kjører.
Scenario B – Luften når ikke toppen: Dette skjer ofte under kjøring. Selv om lufta virket sterk nok ved stillestående test, klarer den ikke å "dytte" seg helt opp i toppen når man er i bevegelse. Tiltak: Farten skal settes ned eller viftehastigheten skal økes.
Scenario C – Blokkeringer eller "hull": Hvis båndet plutselig henger slapt i visse høyder, indikerer det gap i luftstrømmen. Dette skyldes ofte at ledeplater (deflektorer) blokkerer for hverandre eller at noe på maskinen skygger for lufta.
Scenario D – Feilsikting: Luften blåses for lavt. Her ser man at mye av energien forsvinner rett i bakken i stedet for å dekke de nederste greinene. Tiltak: Luftstrømmen skal vinkles mer oppover.

Hvorfor henger båndet slapt i toppen (B)?

Dette er det vanligste problemet. Når farten økes, får lufta mindre tid ("oppholdstid") til å trenge inn i treet. Hvis Scenario B observeres, er løsningen ofte så enkel som å gire ned. En større vifte er ikke nødvendigvis løsningen; lufta trenger bare tid til å gjøre jobben sin.

Trinn 3: Gjennomtrengning

Dette er selve eksamenen for sprøyteinnstillingene dine. Målet er å bekrefte at du oppnår perfekt luftfortrengning, det vil si at du dytter den gamle lufta ut av treet og erstatter den helt med ny sprøytetåke.

Fremgangsmåte

Bånd på baksiden: 25 cm lange merkebånd festes på greinene på baksiden av treet (siden som vender bort fra sprøyta).
Tre høyder: Ett bånd festes i toppen, ett i midten og ett i den nederste delen av trekrona.
Gjennomføring av testen: Det kjøres forbi med vifta på i planlagt hastighet (uten vann). En partner står i naborekka og observerer (eller filmer) hvordan båndene reagerer.

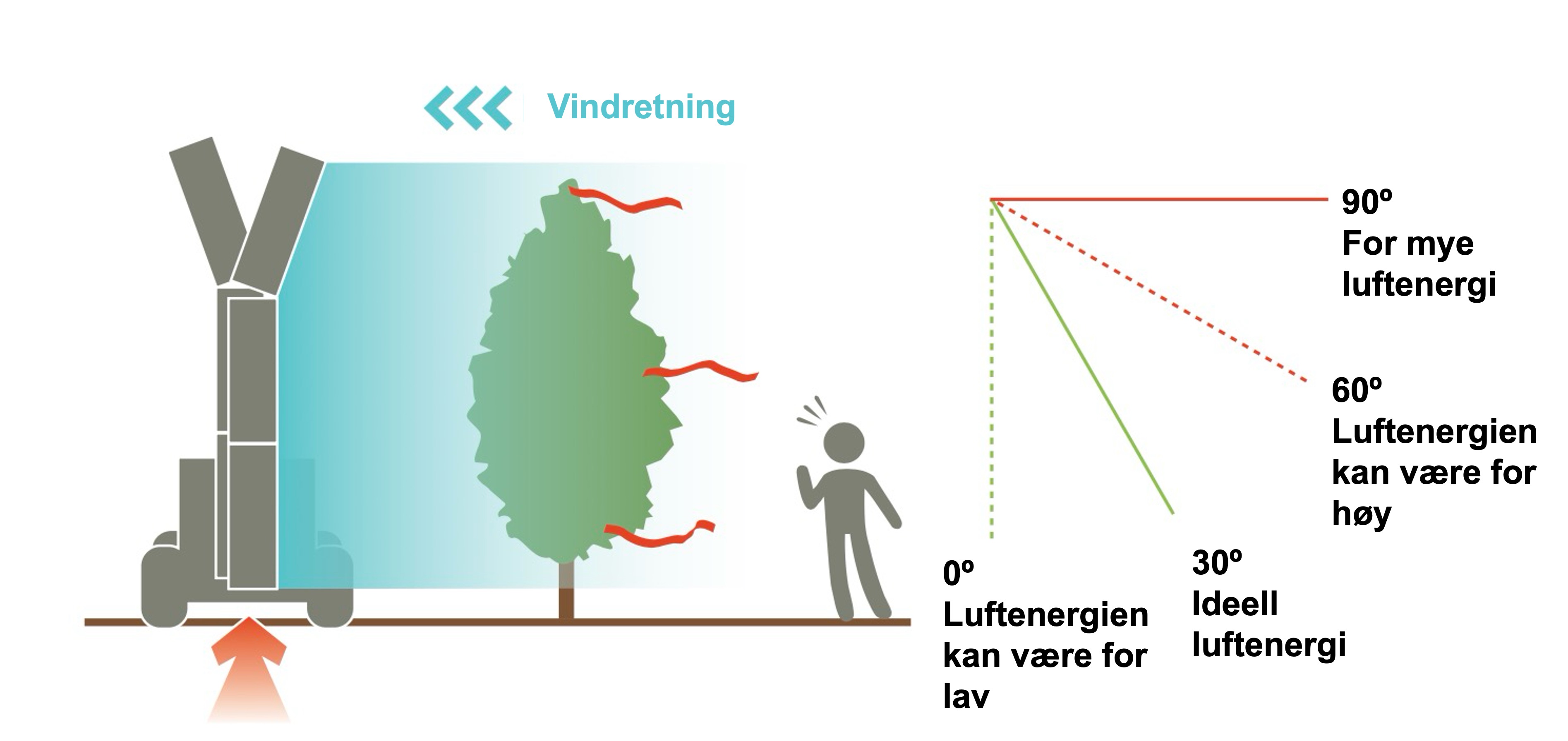

Tolkning av båndvinkler på baksiden av treet — Vinkelen på båndene på baksiden av treet viser om du har truffet "Gullhår-sonen".

Tolking av resultat

For mye luftenergi: Hvis båndet står spent rett ut i en vinkel på 90 grader, er luftmengden for kraftig. Dette betyr at lufta blåser rett gjennom treet uten å legge fra seg dråpene der de trengs.
Ideell luftenergi: Det mest optimale er når båndet blafrer eller beveger seg moderat (typisk mellom 0 og 60 grader). Dette viser at det finnes nok energi til å bytte ut den gamle lufta inne i treet, men at lufta bremser opp akkurat idet den har gjort jobben sin.
Når 0 grader er tilstrekkelig: Hvis båndet ikke rører seg i det hele tatt (0 grader), kan luftmengden fortsatt være tilstrekkelig. For spesielt tette eller brede trær er hovedmålet at lufta trenger helt inn til stammen av treet. Siden man kjører på begge sider, vil lufta fra hver side møtes i midten og sørge for full dekning, selv om båndet på baksiden henger stille.

Oppsummering av gjennomtrengning

Målet er ikke nødvendigvis mest mulig bevegelse på baksiden, men at lufta klarer å dytte dråpene helt inn til stammen. Hvis det observeres at treet "lukker seg" eller at båndet står som en pil rett ut, bør luftmengden reduseres eller farten skal økes.

Kilder

Sprayers101 (sprayers101.com) og Airblast101, 2. utgave: bånd-/streamer-testen for luftjustering, inkludert «Gullhår-sonen».
